直流支撐電容器作用介紹

直流支撐電容器作用介紹

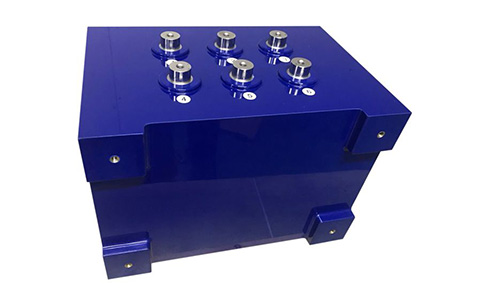

直流支撐電容器，又稱DC-Link電容器。直流支撐電容器，屬于無源器件的一種。直流支撐電容器，現主要采用聚丙烯薄膜介質直流支撐電容器，其具有耐電壓高、耐電流大、低阻抗、低電感、容量損耗小、漏電流小、溫度性能好、充放電速度快、使用壽命長（約10萬小時）、安全防爆穩定性好、無極性安裝方便等優點。被廣泛應用于電力電子行業。

1.在逆變電路中主要是對整流器的輸出電壓進行平滑濾波。

2.吸收來自于逆變器向"DC-Link"索取的高幅值脈動電流，阻止其在"DC-Link"的阻抗上 產生高幅值脈動電壓，使直流母線上的電壓波動保持在允許范圍。

3.防止來自于"DC-Link"的電壓過沖和瞬時過電壓對IGBT的影響。
